SMD Загальний режим дроселівЧасто використовуються для фільтрації електромагнітних інтерференційних сигналів загального режиму при комутаційних джерелах живлення комп'ютерів. У конструкції дошки індуктор загального режиму також відіграє роль фільтрації EMI, яка використовується для придушення електромагнітної хвилі, що генерується високошвидкісними сигнальними лініями.

Загалом, зверніть увагу на вибір діапазону частот, необхідної для фільтрування одночасно, чим більший опір загального режиму, тим краще. Тому, вибираючи індуктор загального режиму, необхідно переглянути дані пристрою, головним чином відповідно до кривої частоти імпедансу. Крім того, слід звернути увагу на вплив імпедансу диференціального режиму на сигнал під час вибору, в основному зосереджуючись на імпедансі диференціального режиму, особливо високошвидкісного порту

Переваги поверхневого кріплення:

· Відмінні характеристики імпедансу

· Низький профіль дуже ефективний у космічних свідомих додатках

· Фільтри низького опору були розроблені для чудової електричної ізоляції

· Високоякісне тороїдальне ядро

1. Сім'я см  ✉

SMD CommonMode Line Filter

Особливості:

· Феритове ядро ​​бобін Конструкція

· Висока частота та великий струм

· Відмінна механічна міцність

· Відмінна паяльність

· Відмінна частота

· Низька та низька вартість

· Робоча температура: -40 ступінь до +105 ступінь

· Температура зберігання: -40 ступінь до +105 ступінь

Аппратурації:

· Відеокамери

· Система зв'язку

· Автомобільні системи

· Рідкі кристалічні телевізори

· Диски жорсткого диска

· Мережеві системи

· Комп'ютерне периферійне обладнання

Серія в цій родині

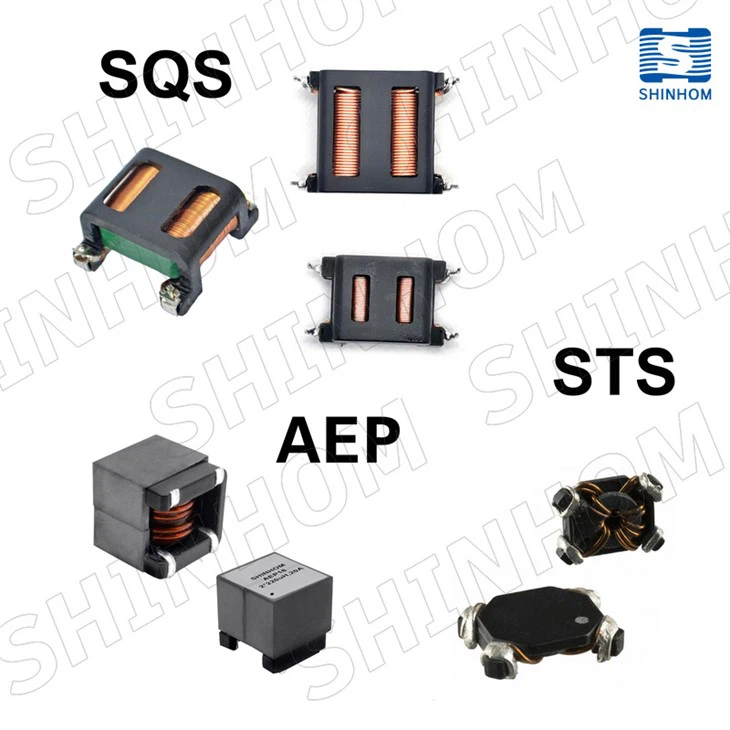

 2. Сім'я SF ✉

Фільтр ліній EMI

Особливості:

· Високий загальний опір режиму з високою частотою

· Сумісний AEC-Q200, 1 клас

· Виготовлено у виробничих лініях TS/IATF 16949

· Відмінні характеристики імпедансу

· Низький профіль дуже ефективний у космічних свідомих додатках

· Фільтри низького опору були розроблені для відмінної електричної ізоляції · Високоякісне тороїдальне ядро

· Вільна безкоштовна будівництво

· Сумісний ROHS

Аппратурації:

Ефекти відмінні показники придушення шуму.

· Мультимедійні пристрої

· Автомобільні додатки, такі як ADAS, i nfotainment, Sensing, TCU

· Автомобільний Ethernet

· Загальне придушення шуму режиму сигнальних ліній на високій швидкості та цифровому обладнанні високої щільності, такого як персональні комп’ютери та периферійні пристрої.

Серія в цій родині

 3. Сім'я SQD ✉

Загальний режим поверхневого кріплення

Особливості:

· Феритове ядро ​​бобін Конструкція

· Висока частота та великий струм

· Відмінна механічна міцність

· Відмінна паяльність

· Відмінна частота

· Низька та низька вартість

· Фільтр загального режиму ChIP-типу для великих поточних додатків.

Загальний імпеданс у режимі перевищує від 300 до 1000ω при 100 МГц.

Шум сильно пригнічується.

· Робоча температура: -40 ступінь до +125 ступінь

· Температура зберігання: -40 ступінь до +125 ступінь

Аппратурації:

Використовується для придушення шуму електропередач для будь -яких електронних пристроїв.

Використовується для протидії шуму адаптера/акумулятора для відносно великих електричних пристроїв, таких як ноутбук,

автономне слово Proces-Sors тощо.

Серія в цій родині

4. Сім'я SQS ✉

SMD високий струм плоского дроту загального режиму

Особливості:

· Компактний розмір, низький DCR, низький витік за рахунок квадратного ядра.

· Матеріал з високою проникністю, високий опір на низькій частоті.

· Високе ослаблення до шуму, через низьку бродячу ємність.

· Поихідність, перевірена в UL 94 V -0.

· Низька вартість, висока узгодженість з автоматизованим виробництвом.

· Rohs, досягнення дотримання, без галогену.

· Висока витримка напруги між обмотками: 2400VAC /60 сек.

· Висока ізоляційна опір 100 МОм Мін@ 500VDC між обмотками.

· Робоча температура: -40 ступінь ~ +125 градус (включаючи підвищення температури котушки).

· Температура зберігання: - 40 ступінь ~ +85 ступінь.

Заявки:

· Рішення для використання в широкому масиві електроживлення.

· Пристрої живлення режиму перемикання високого перемикання.

· Ідеально підходить для використання в побутовій електроніці та промисловості

Програми: РК -телевізор, зарядні пристрої акумулятора, адаптер живлення,

Домашня техніка.

· Заощадження простору для існуючих загальних дросельних режимів.

Серія в цій родині

 5. Сім'я STC ✉

Загальні задухи режиму

Індуктор загального режиму тороїда - це особливий індуктор,

який широко використовується в силових ланцюгах бездротового зв'язку

та електронне обладнання. Індуктори загального режиму тороїдів

прихильні багатьох інженерів через їх невеликі розміри та низьку вартість

і високе значення індуктивності.

Через свою унікальну структуру, індуктори загального режиму Тороїда

може подолати проблеми, що існують у традиційних індукторах, таких як

Великий об'єм, важка маса, велика втрата потужності, короткий термін експлуатації тощо, крім того,

Він також має хорошу електромагнітну сумісність, може використовуватися в різних

Середовища, не сприйнятливі до зовнішнього електромагнітного шуму.

Крім того, тороїдальні індуктори звичайного режиму мають хорошу термічну стабільність

і може працювати в умовах високої температури, не змінюючи їх

значення індуктивності через зміни температури. Крім того, його ізоляція

Продуктивність також краща, може ефективно уникнути короткого замикання та втрати тепла.

Переваги індукторів загального режиму тороїдів не тільки відображаються

у їхній фізичній структурі, але також і в їх електричних властивостях.

Серія в цій родині

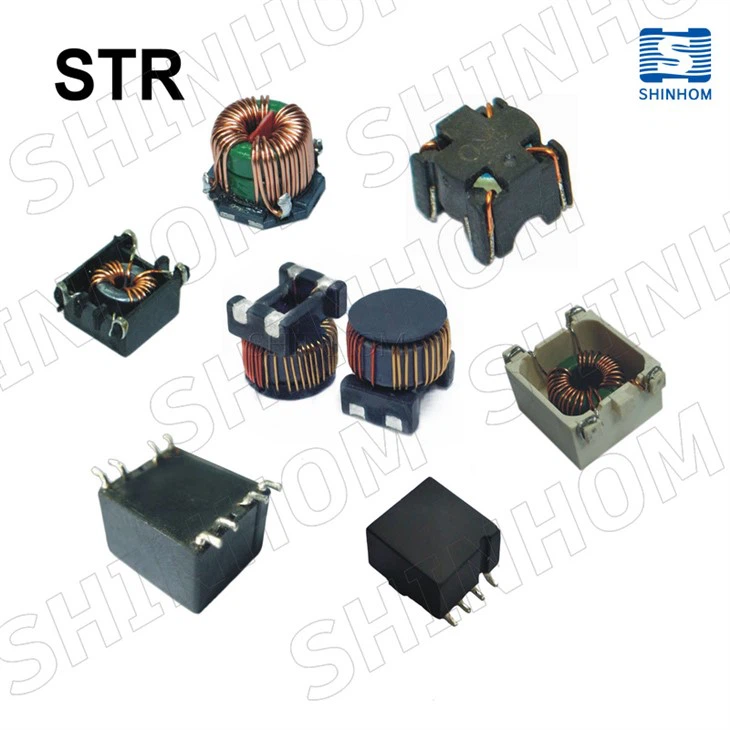

6. Сім'я str ✉

Фільтр ліній SMD

Особливості:

· SMD -житло

· Високочастотна конструкція

· Відмінна механічна міцність

· Відмінна паяльність

· Висока надійність

· Низький профіль

· Конструкція проводів рани Загальний режим задихається з найкращим

Ефект придушення EMI високий опір, але дуже високий рейтинг струму та низький DCR.

Заявки:

· VCRS

· Відеокамери

· Система зв'язку

· Автомобільні системи

· Рідкі кристалічні телевізори

· Диски жорсткого диска

· Придушення втручань у звичайний режим

· Компактні електронні баласти в лампах

· Компактні джерела живлення комутаторів

· Мережеві системи

· Комп'ютерне периферійне обладнання

· Профілактична міра проти загального режиму викидів випромінювання шуму від лінії електропередачі чи іншої.

· Найкраще для схеми високого струму, таких як автомобіль, бездротова зарядка та дизайн живлення.

Серія в цій родині

7. Сім'я strf ✉

Загальний режим SMT

Особливості:
· Тороїдове ядро
· Конструкція SMD
· Відмінна механічна міцність
· Відмінна паяльність
· Висока надійність
· Низький профіль
· Загальні задухи режиму для ліній змінного струму
· Високий опір для мінімізації загального шуму режиму
· Відмінна продуктивність EMI
· Оперкуйте діапазон температури: -40 ступінь до + 125 ступінь (включаючи підвищення самої температури)
· Діапазон температури зберігання: -40 ступінь до +125 ступінь

Заявки:
· DC/DC, AC/DC Converter
· Фільтр і придушення шуму
· Система зв'язку
· Автомобільні системи
· Рідкі кристалічні телевізори
· Мережеві системи
· Комп'ютерне периферійне обладнання

Серія в цій родині

8. Сім'я STS ✉

SMD Загальний режим дросячи

Особливості:

· Діапазон індуктивності від 4,5UH до 205UH

· Поточний діапазон до 7. 0 підсилювачі

· Висока резонансна частота

· Відповідає UL94V -0 Стандарт помітності

· Феритовий ядровий матеріал

. Робоча температура: -40 ступінь до +125 ступінь

Температура зберігання: -40 ступінь до +105 ступінь

Заявки:

· Фільтри EMI

· DC-DC цегляне забезпечення

· Дискретні вихідні постачання

· Дискретні та джерела живлення з точкою використання

Серія в цій родині

9. Сім'я SDRH-D✉

Подвійна обмотка, екрануючі індуктори

Особливість:

Тісне з'єднання 2 обмотки

Лазерний зварений суглоб

Відмінний механічний та тепловий

міцність

Гнучке використання

1: 1 трансформатор

Два одиночні індуктори послідовно або паралельно

Заявки:

Як трансформатор: Sepic, Flyback

Як індуктор: долар, підсилення, поєднаний індуктор

Перетворювачі постійного струму DC

Індуктор VRM для джерел живлення CPU та DDR

Чучки введення та вихідного фільтра

Широко використовується в перетворювачі долара, ноутбука, дисплея,

Мережева комунікаційна техніка та ін.

Серія в цій родині

10. Сім'я SBA ✉

SMD Багатошаровий фільтр звичайного режиму

Особливості:

· Ефективний для придушення загального шуму режиму

і майже немає ефекту для лінії диференціальної швидкості швидкості швидкості

· Ультра низький профіль

· Керамічний багатошаровий компонент SMD

· Неполяризований продукт

· Це продукт, що відповідає директиві ROHS

· Діапазон робочої температури -40 ступінь до +85 ступінь

Заявки:

· Лінії LVDS на ноутбуках

· USB2. 0, IEEE1394, DVI, HDMI Лінії в PDP, LCD TV,

DVD -програвач, ПК, аудіоплеєр, DSC

· MDDI, MIPI в мобільному телефоні

Серія в цій родині

11. Сім'я SDF ✉

SMT Data Line Filters

Фільтрування ліній даних - це одне рішення для мінімізації впливу джерел шуму на лінії даних, коли швидкості даних вибухають за допомогою нових цифрових технологій, на лініях даних продовжує впливати EMI та шум. Частота шуму в цих лініях даних збільшується зі швидкістю перемикання та швидкістю передачі даних.

Загальні дроселі режиму даних забезпечують фільтрування EMI загального призначення від швидкості даних з нижчою швидкістю до надвисоких швидкостей, таких як USB3.X, HDMI2. 0 та IEEE 1394. Усунути шум CM в CAN, CAN та Flexray Automotive Bus Systems.

Особливість:

Винятковий загальний ослаблення шуму від 15 МГц до 300 МГц;

передає дані сигнальної лінії нижче 300 МГц з мінімальним ослабленням

Ємність струму постійного струму 500 або 100 мА.

Відмінна електрична ізоляція - 300 ВРМ на 1 хвилину

Основний матеріал ферит

Температура навколишнього середовища –40 градусів до +85 ступеня

Компонент температури зберігання: –40 градусів до +85 ступінь.

Упаковка стрічки та котушки: –40 градус до +80

Опір паяльному теплому макс.

Частини охолоджуються до кімнатної температури між циклами

Рівень чутливості вологи (MSL) 1 (необмежений термін підлоги в<30°C / 85% relative humidity)

Упаковка 1 0 00/13 ″ Пластикова стрічка з котушкою: шириною 16 мм, товщиною 0,46 мм, 12 мм кишеньковий відстань, 4,5 мм кишенькова глибина

Серія в цій родині

12. Сім'я AEP ✉

Поверхневе кріплення 2 лінії загального режиму

Платформи EP18 & EP22

19.5x19.8x19.2mm & 23.5x24.3x22.7 мм

Високий поточний додаток

1000VRMS ізоляція (380VRMS безперервно)

Діапазон робочої температури -40 ступінь до +125 ступінь

Серія в цій родині

13. Сім'я LQH-D ✉

Серія в цій родині

Shinhom присвячений встановленню високої планки досконалості для галузей, які інтегрують або використовують технології магнітики в нашихSMD Загальний режим дроселівпродукти.
