Загальний дросель живлення лінії живлення

Загальний дросель живлення лінії живлення

1. Високе придушення перешкод для загального режиму.

2. Впитки в діапазонах низької та середньої частоти.

3. Далі бродячі поле.

4. З цим продуктом ви можете досягти високого придушення асиметричних перешкод навіть при низьких діапазонах частот.

5. Фільтрування збора через техніку обмотки низької ємності.

6. Дуже компактний дизайн.

7. Найвищий можливий струм з невеликими розмірами.

8. Високі інтерференційні асиметричні частоти перешкод також при низькому діапазоні частот.

Введення продукту

Загальний режим живлення



Диски електропередачі СМ усувають EMI з високими напругами ізоляції для відповідності стандартам FCC, CISPER та інших EMI / RFI.

Комбінований лінійний фільтр дрохи фільтрує Загальний режим (см) та диференціальний режим (DM) шум в одному компоненті.



Найвищий загальний опір режиму в найширшому діапазоні частот.

1250 ВРМ, одна хвилина ізоляція між обмотками.

· Високе придушення перешкод для загального режиму

· Втручання в діапазони низької та середньої частоти

· Низьке бродяче поле

· За допомогою цього продукту ви можете досягти високого придушення асиметричних перешкод навіть при низьких частотних діапазонах

· Широкосмугова фільтрація через техніку обмотки низької ємності

· Дуже компактний дизайн

· Найвищий можливий струм з невеликими розмірами

· Високі інтерференційні асиметричні показники інтерференції також при низькому діапазоні частот



Сімейство продуктів 1. см ✉ 2. Ee ✉ 3. ET ✉ 4. ETV ✉ 5. lfu ✉ 6. SQ ✉
7.  ✉ 8. СТР  ✉ 9. STRF  ✉ 10. trf ✉ 11. УТ  ✉ 12. LFT ✉
13.СІКТ ✉ 14.lf ✉



1. Сім'я см

SMD Загальний фільтр лінійного режиму

Загальні задухи режиму для лінійного фільтра



Особливості:cm02

· Феритове ядро ​​бобін Конструкція

· Висока частота та великий струм

· Відмінна механічна міцність

· Відмінна паяльність

· Відмінна частота

· Низька та низька вартість

· Поточний рейтинг до 1,4А

· Діапазон індуктивності: від 120 до 5000UH

· Діапазон частот до 200 МГц

· Rohs, що відповідає



Аппратурації:

· Відеокамери

· Система зв'язку

· Автомобільні системиcm02-2

· Рідкі кристалічні телевізори

· Диски жорсткого диска

· Мережеві системи

· Комп'ютерне периферійне обладнання

· Придушення EMI

· Перетворювач постійного струму DC

· Фактер введення/вихідної лінії

· Придушення шуму RFI













Серія в цій родині



Серія продуктів L(µH) IDC (A) Dcr max (mω) У форматі PDF
СМ02 5-11 2.5-5.0 5.5-30 ✉
CM4001 120-5000 0.25-1.4 0.025-0.62 ✉





2.

Загальна задухи лінії режиму



· Загальні задухи режиму використовуються для зменшення проведеної лінії змінного струму

виробляється комутацією джерел живлення.EE

· Ця конфігурація виробляє протилежні магнітні потоки в ядрі, які служать

Щоб скасувати сигнали шуму в фазі, що з’являються через лінію змінного струму.

· Цей режим дозволяє набагато більше можливостей фільтрації в заданому розмірі ядра, ніж

Можна було б використовувати диференціальну фільтрацію самостійно.



Використання загальних дросельних режимів зменшує кількість компонентів, а також розмір індуктора.



· Поєднання загальних, і диференціальних дросельних режимів дає джерело живлення

Дизайнер Додана гнучкість, необхідна для регулювання фільтрації для задоволення FCC, VDE,

та інші вимоги, а також оптимізувати схему для конкретних рівнів шуму

та частоти, що виробляються кожною конструкцією живлення.

· 3 мм повзучості та зазор від усіх закінчення до ядра

· 3750 ВРМ, одна хвилина ізоляція між обмотками

· UL1446 CLASS B (130 градусів) Система ізоляції (UL FILE E83628)

· Діапазон температури навколишнього середовища: -40 ступінь до +85 ступінь



Серія в цій родині



Серія продуктів L(µH) IDC (A) Dcr max (ω) У форматі PDF
EE25 168-9900 0.5-4.0 0.016-0.98 ✉
Ee25h 286-16800 0.5-4.0 0.022-1.26 ✉







3.

Загальний режим дроселя лінії електропередачі



Особливості:ET2430V-333Y

· Закрите прямоклярне ядро ​​фериту

· 2 Розділ намотування для чудових високочастотних показників

· 1% бродячої індуктивності для симетричного придушення інтерференції

Номінальна напруга .... 250VAC

Частота ....... 50/60 Гц

Напруга тестування ізоляції ....... 2000v

Робоча температура ..................... -25 ступінь до +125 ступінь



Заявки:

· Перемикання живлення режиму живлення

· Придушення шуму загального режиму

· Компактний режим перемикача живлення

· Електронні баластні програми (світлодіодна лампочка)

· Освітлення





Серія в цій родині



Серія продуктів L (MH) IDC (A) DCR (ω) У форматі PDF
ЕТ2018Г 0.82-33 0.3-2.0 0.065-2.0 ✉
ЕТ2422Н 2.4-68 0.4-2.5 0.09-2.3 ✉
ЕТ2430В 2.4-68 0.4-2.5 0.09-2.3 ✉
ЕТ2836Н 1.8-35 1.0-4.0 0.05-0.78 ✉
ЕТ2836В 1.8-35 1.0-4.0 0.05-0.78 ✉
ЕТ3435В 3.9-100 1.25-6.0 50-900 ✉





4. Сім'я ETV

Загальний індуктор режиму



Особливість:ETV2303151852

Номінальна напруга: 250 В Макс

Hi-Pot: 1500VAC, 3ma, 3s котушка до котушки

Робоча температура: -25 ступінь до +115 ступінь

Температура зберігання: -25 ступінь до +65 ступінь























Серія в цій родині



Серія продуктів L(µH) IDC (A) У форматі PDF
Etv2320h -151 y -20 a 150 20 ✉
Etv2320h -451 y -10 a 450 10 ✉





5. Сім'я ЛФУ

Загальний індуктор режиму



Особливості:DSC4543960

· Висока індуктивність з низьким рівнем опору

· Високі можливості управління імпульсом

· Найкраще співвідношення поточного індуктивності/номіналу в галузі

· Підходить для хвильової пайки



Заявки:

· Постачання живлення високого живлення для побутової електроніки

· Супресори EMC/EMI

· Підходить для всіх видів 100 ~ 500 Вт джерела живлення, електронні баласти, світлодіодне джерело живлення













Серія в цій родині



Серія продуктів L (MH) IDC (A) Dcr (mω) У форматі PDF
ЛФУ26 3.3-30 1.0-3.0 - ✉
ЛФУ28 3.3-30 0.3-0.8 - ✉
Lfur17 3..3-100 0.45-2.5 120-3500 ✉





6. Сім'я квадратів

КОЛОГО ДАЛЬНОГО ДАЛЬНОГО ДАЛУ



Високий струм індуктора плоского дроту, невеликий профіль, висока ефективність з високою частотою шкіри плоского проводу, одиничний струм, може досягти 1. 5-2 разів круглого мідного дроту, а об'єм буде 0. Набагато нижче, ніж тороїдальний індуктор



Особливості:QQ20220728164601

Номінальна напруга (v): 85 - 250 В змінного струму, 50/60 Гц

Співвідношення: N1: N 2=1: 1

Опір ізоляції: 100 МОм хв при 500DC

Заміна для: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, Індуктори загального режиму Toroidal

Переплетена ємність менша, ніж тороїдальне ядро, висока міцність на ізоляцію та висока надійність

Закрите дизайн магнітного ядра

Однофазна обмотка, тим самим різко зменшуючи бродячу ємність

Придушення EMI відмінне

Повністю автоматична обмотка, акуратне розташування ліній, без перекриття, висока ефективність виробництва, низька робоча сила



Застосування:

Перемикання джерела живлення, адаптера та ДБЖ

Комп'ютерні продукти

Світлодіодне джерело живлення

РК -телевізор та монітор Відображає живлення

Споживчі електропродукти та зарядний пристрій акумулятора, принтери



Серія в цій родині



Серія продуктів 1. SQ ✔ 2. SQ2420 ✔ 3. SQ1212✉
4. SQ1515 ✉ 5. SQ1919 ✉ 6. SQ2418✉
7. SQ2820 ✉ 8. SQ3324 ✉





7. Сім'я Sqs

SMD високий струм плоского дроту загального режиму



Особливості:DSC4059

· Компактний розмір, низький DCR, низький витік за рахунок квадратного ядра.

· Матеріал з високою проникністю, високий опір на низькій частоті.

· Високе ослаблення до шуму, через низьку бродячу ємність.

· Поихідність, перевірена в UL 94 V -0.

· Низька вартість, висока узгодженість з автоматизованим виробництвом.

· Rohs, досягнення дотримання, без галогену.

· Висока витримка напруги між обмотками: 2400VAC /60 сек.

· Висока ізоляційна опір 100 МОм Мін@ 500VDC між обмотками.

· Робоча температура: -40 ступінь ~ +125 градус (включаючи підвищення температури котушки).

· Температура зберігання: - 40 ступінь ~ +85 ступінь.



Заявки:

· Рішення для використання в широкому масиві електроживлення.

· Пристрої живлення режиму перемикання високого перемикання.

· Ідеально підходить для використання в побутовій електроніці та промисловості

Програми: РК -телевізор, зарядні пристрої акумулятора, адаптер живлення,

Домашня техніка.

· Заощадження простору для існуючих загальних дросельних режимів.



Серія в цій родині



Серія продуктів Індуктивність (MH) IDC (A) Dcr (mω) У форматі PDF
SQS1212 0.8-9.5 0.6-3.6 25-500 ✉
SQS1212HP 1.8-22 0.6-3.6 25-500 ✉
SQS1515A 2.0-20 1.5-5.0 60-250 ✉
SQS1515B 2.0-20 1.5-5.0 60-250 ✉
SQS1918 6.0-22 1.5-3.0 100-159 ✉





8. Сім'я СТР

Фільтр ліній SMD



Особливості:

· SMD -житло

· Високочастотна конструкція

· Відмінна механічна міцність

· Відмінна паяльність

· Висока надійністьstr343451

· Низький профіль

· Кращий задих

Ефект придушення EMI високий опір, але дуже високий рейтинг струму та низький DCR.



Заявки:

· VCRS

· Відеокамери

· Система зв'язку

· Автомобільні системи

· Рідкі кристалічні телевізори

· Диски жорсткого диска

· Придушення втручань у звичайний режим

· Компактні електронні баласти в лампах

· Компактні джерела живлення-режиму комутатора

· Мережеві системи

· Комп'ютерне периферійне обладнання

· Профілактична міра проти загального режиму викидів випромінювання шуму від лінії електропередачі чи іншої.

· Найкраще для схеми високого струму, таких як автомобіль, бездротова зарядка та дизайн живлення.



Серія в цій родині



Серія продуктів L(µH) Dcr (mω) IDC (A) У форматі PDF
Str0602 10-300 25-70 1.5-2.5 ✉
Str0603 150-1000 150-820 0.5-1.0 ✉
STR0903 1100-22000 65-1500 0.3-2.0 ✉
STR1206 1100-22000 65-1500 0.3-2.0 ✉
Str804 - 100-130 2.3-2.5 ✉





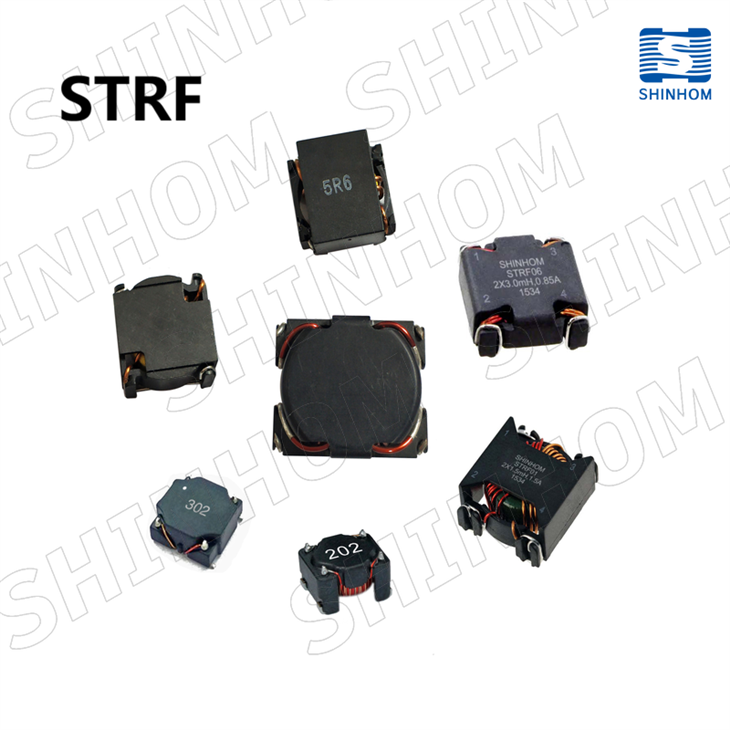

9. Сім'я STRF

Загальний режим SMT

Особливості:product-338-301
· Тороїдове ядро
· Конструкція SMD
· Відмінна механічна міцність
· Відмінна паяльність
· Висока надійність
· Низький профіль
· Загальні задухи режиму для ліній змінного струму
· Високий опір для мінімізації загального шуму режиму
· Відмінна продуктивність EMI
· Оперкуйте діапазон температури: -40 ступінь до + 125 ступінь (включаючи підвищення самої температури)
· Діапазон температури зберігання: -40 ступінь до +125 ступінь



Заявки:
· DC/DC, AC/DC Converter
· Фільтр і придушення шуму
· Система зв'язку
· Автомобільні системи
· Рідкі кристалічні телевізори
· Мережеві системи
· Комп'ютерне периферійне обладнання

Серія в цій родині



Серія продуктів L(µH) Dcr (mω) IDC (A) У форматі PDF
Strf01 650-15000 50-600 1.0-3.6 ✉
Strf012 700-47000 30-2600 0.3-4.0 ✉
Strf04 225-1470 21-80 2.8-5.6 ✉
Strf06 880-6800 110-700 0.3-1.63 ✉
Strf07 600-10000 20-500 0.5-3 ✉
Strf16 135-820 3.5-15 7.0-26 ✉
Strf2210 68-1800 0.56-14 9-50 ✉





10. Сім'я TRF

Загальний режим дроселя лінії електропередачі



TRF SEIRES TOROID Style Загальні дроселі режиму призначені для забезпеченняCommon mode choke

Найвищий загальний опір режиму в найширшому діапазоні частот. Ці

Частини ідеально підходять для будь -якої програми, що вимагає високого зміщення струму постійного струму і є

Добре підходить для використання в джерелах живлення комутаторів. Загальні задухи режиму

є найбільш ефективними у фільтрувальних провідниках постачання та повернення за допомогою фази

Сигнали рівної амплітуди.



Диференціальні індуктори режиму доступні для фільтрації поза фазою або нерівномірним

амплітудні сигнали.
Значення індуктивності серії TRF до 120 МГ та IRMS рейтинги до 18 Ампер.
1.1250 ВРМ, одна хвилина ізоляція між обмотками
2. Зміна стандартного сліду.
3.creepage and clearrance=3. 2 мм
4.UL1446 Клас В (130 градусів) Система ізоляції
(UL FILE E83628)



Серія в цій родині



Серія продуктів L (MH) IDC (A) Dcr (mω) У форматі PDF
ТРФ1005VT 0.4-11 0.9-4.5 22-430 ✉
ТРФ101 4.7-47 0.25-0.90 250-2400 ✉
ТРФ110 1.1-22 0.3-2.0 65-1500 ✉
ТРФ112А 0.7-39 0.4-4.0 27-1700 ✉
TRF114a 1.2-47 0.4-3.0 40-2000 ✉
ТРФ1205VT 14-100 1.5-4 15-80 ✉
ТРФ1206VT 1-39 0.3-2.0 45-3000 ✉
ТРФ122А 2.7-27 1.0-3.0 60-640 ✉
TRF1407VT-HC 0.175-0.7 5.0-10.0 4.0-15.0 ✉
ТРФ1407ВТ-ЛЦ 1.0-20.0 0.5-3.0 35-540 ✉
TRF1407VT-Нова Зеландія 16-110 3.0-10.0 2.7-31 ✉
ТРФ142А 1.8-27 1.2-6.0 30-400 ✉
ТРФ1608VT 1-33 2.5-15 3.3-90 ✉
ТРФ2008HT 1.0-7.0 3.5-10 12.5-80 ✉
TRF2010VT 1.0-20.0 1.5-6.0 13-270 ✉
TRF210 1.1-68 0.2-2.0 65-3300 ✉
ТРФ2110ВТ 1.0-82 2.5-20 2.4-170 ✉
ТРФ212А 0.4-47 0.3-3.6 20-2600 ✉
TRF214A 0.7-47 0.4-4.7 20-1600 ✉
TRF2206VT-Д 0.047-1.0 4.5-15 4.6-42 ✉
ТРФ2208ВТ 1.0-20.0 2-10 7-220 ✉
ТРФ222А 1.8-50 0.6-6.0 23-1200 ✉
ТРФ246А 2.2-6.8 2.5-4.3 38-120 ✉
ТРФ2512ВТ 1.0-33.0 3-12 9-210 ✉
ТРФ3015VT 0.9-190 2.0-32 1.1-310 ✉
ТРФ3518 1.0-16 1.5-15 10-320 ✉
TRF3518a 0.3-15 1.0-15 5-430 ✉
ТРФ3622 1.2-16 2.2-15 10-400 ✉
ТРФ3622А 0.5-6.5 1-15 8.7-190 ✉
ТРФ4015VT 1.5-35 5-38 2.3-90 ✉
ТРФ4016ВТ 0.5-1.8 14-35 2.3-9.5 ✉
ТРФ4525 3.0-56 1.8-15 9-1000 ✉
ТРФ4525А 2.5-56 1-15 17-900 ✉
ТРФ5230 6-120 1.5-18 28-1150 ✉
ТРФ5230А 7.5-125 1-15 29-1150 ✉
TRF 102-202 1-12 0.3-2 70-1275 ✉
TRF 112-212 1-39 0.4-3.5 35-1460 ✉
TRF 114-214 1.5-47 0.3-4 35-1750 ✉
TRF 122-222 3.3-47 0.6-4 45-1180 ✉
TRF 142-242 3.3-68 0.8-4 66-1600 ✉
TRF 152-252 2.7-68 1-8 22-1300 ✉
ТРФ102 1.1-22 0.3-2.0 65-1500 ✉
TRF4024HT -3 W 0.52 24 3.0 ✉
TRF5020HT -3 W 3.0 46 1.6 ✉
ТРФ2110.2610 1.0-82.0 - 2.1-150.0 ✉
Trf 5025-3 w 0.57-2.2 - 1.4-6.0 ✉





11. Сім'я УТ

Загальний індуктор режиму



Особливості:2

· Невеликий розмір і великий струм;

· Висока надійність;

· Закритий магнітний ланцюг, висока індуктивність, невелике відхилення індуктивності;

· Відмінна стійкість до ENI;

· Невелика розподілена ємність, низький коефіцієнт пульсації: номінальна напруга .... 250Ваку

· Частота ....... 50/60 Гц

· Напруга тесту ізоляції ....... 2000v

· Робоча температура ..................... -25 ступінь до +125



Заявки:

· Перемикання живлення режиму живлення

· Придушення шуму загального режиму

· Компактний режим перемикача живлення

· Електронні баластні програми (світлодіодна лампочка)

· Освітлення



Серія в цій родині



Серія продуктів L (MH) IDC (A) Dcr (mω) У форматі PDF
UT1609 0.47-10 0.2-1.1 150-4000 ✉
УТ1711 1.6-115.7 0.3-2.0 0.09-3.57 ✉
UT1711A 1.3-92.5 0.3-2.0 0.08-3.18 ✉
УТ2024 0.82-33 0.3-2.0 65-2500 ✉
УТ2323 3.3-100 0.4-2.2 110-3000 ✉
УТ2020 3.3-100 0.35-1.8 140-4500 ✉





12. Сім'я LFT

Загальні режимііндуктори



Особливості:Common mode choke

· Висока індуктивність з низьким рівнем опору

· Відмінне придушення диференціального режиму

· Високі можливості управління імпульсом

· Найкраще співвідношення поточного індуктивності/номіналу в галузі

· Підходить для хвильової пайки

· Дизайн відповідає en 60938-2

· ROHS-сумісні



Заявки:

· Електронні баласти для світильників

· Постачання живлення високого живлення для побутової електроніки











Серія в цій родині



Серія продуктів L (MH) IDC (A) Dcr (mω) У форматі PDF
LFT1112 3.3-30 0.23-0.60 200-800 ✉
LFT1214 1.0-30 0.23-2.26 85-460 ✉
LFT1418 2.2-68 0.28-1.39 60-500 ✉
LFT1512 10-100 0.45-1.6 290-2930 ✉
LFT1720 2.2-25 1.51-4.02 65-300 ✉
LFT2312 10-100 0.7-2.3 188-1810 ✉
LFT2312V 10-100 0.7-2.3 188-1810 ✉





13. Сім'я АІКТ



product-2070-1918

Особливості:

· Високочастотна конструкція

· Проти випромінюваного шуму

· Висока надійність

· Легко вставляється в друковану плату

· Робоча температура: -25 ступінь до 105 градусів

· Температура зберігання: -25 ступінь до 105 градусів



Заявки:

· Заходи проти випромінюваного шуму по лініях інтерфейсу в персональних комп'ютерах.

Текстові процесори та пов'язане з цим обладнання

· Заходи проти загального та нормального шуму режиму по лініях даних у даних

Термінали зв'язку та цифрове обладнання







Серія в цій родині



Серія продуктів μH Dcr (mω) У форматі PDF
AICT 01-04 10-43000 0.9-60 ✉
AICT 05-08 10-200 20-150 ✉
AICT09 10-200 50-150 ✉
AICT 10-11 6-110 0.04-0.36 ✉





14. Сім'я ЛФ

product-1924-1874

Особливості:

· 0.

· 0.

· Відмінна механічна міцність

· Загальний режим від 100 кГц до 3 МГц

· Висока надійність та варіант житла на друкованій платі

· Низький підвищення стійкості та температури

· Робоча температура: -40 ступінь до +105 ступінь

· Температура зберігання: -40 ступінь до +105 ступінь



Загальні програми:

· DC/DC, AC/DC Line Sumpression

· Система зв'язку

· Автомобільні системи

· РК/PDPTELEVISSIONS

· Комп'ютерне периферійне обладнання Він узгоджується зі стандартами FCC VCCI CISPR FTZ тощо, усуваючи електромагнітний шум потужності та сигналу.



Серія в цій родині



Серія продуктів Dcr (ω) макс У форматі PDF
ЛФ35 0.07-3.1 ✉
LF1717 0.9-14.5 ✉
LF1922 0.12-2.0 ✉
LF2015 90-4000 ✉
Модель LF2327 0.4-2.5 ✉
LF3221 0.03-3.0

✉



LFET16 180-2500 ✉
  32-750 ✉





Shinhom присвячений встановленню високої смуги досконалості для галузей, які інтегрують або використовують технології магнітики в нашихЗагальний режим живленняпродукти.

Популярні Мітки: Загальний режим електропередач, Китайська лінія електропередачі Загальний режим виробників дроселів, постачальників, фабрики

Послати повідомлення

whatsapp

Телефон

Електронна пошта

Розслідування

сумка
