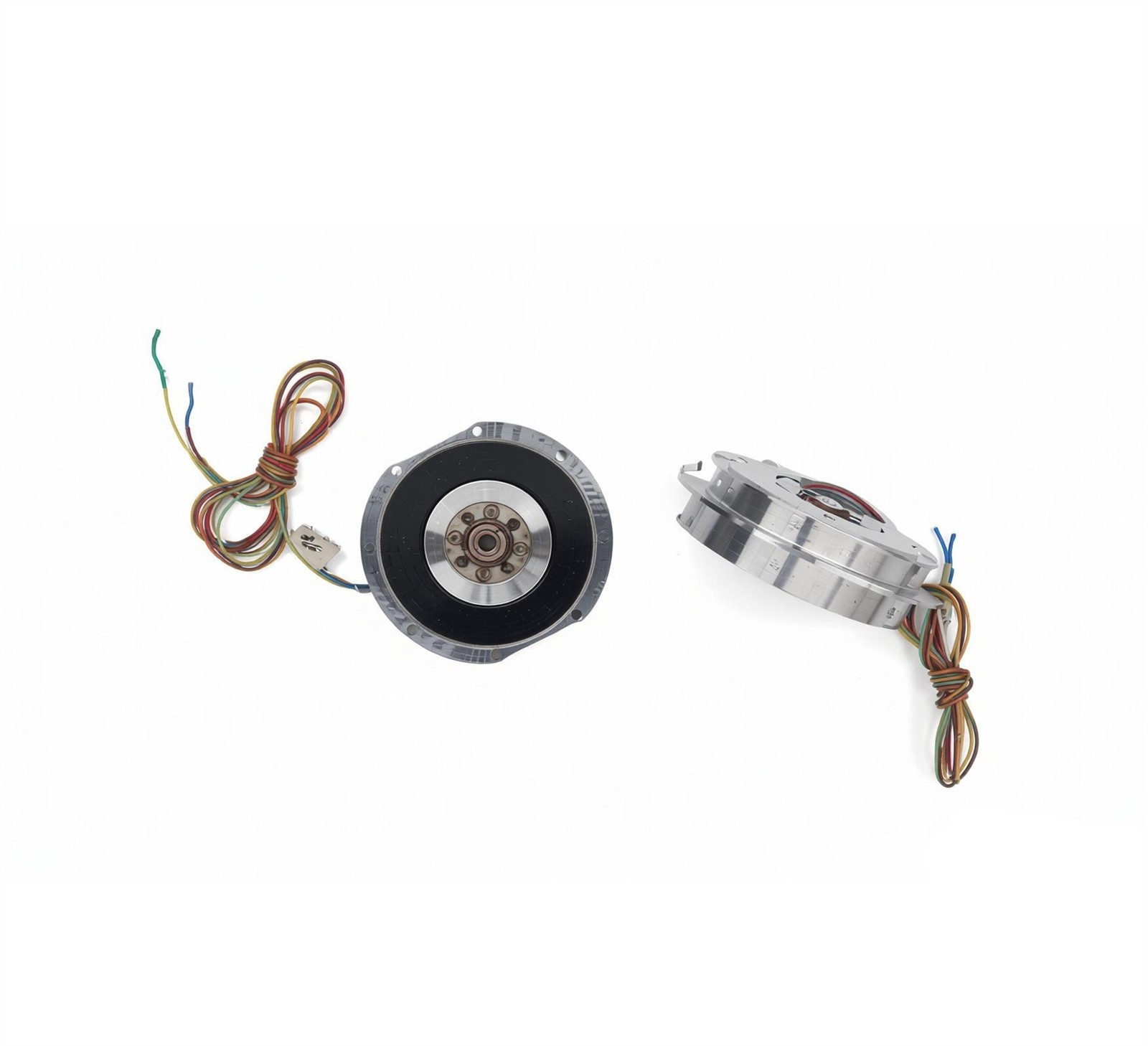

Моментний двигун постійного струму з обмеженим кутом

1.Пряме кутове переміщення без механічних механізмів обертання.

2. Компактний розмір, легка та-рентабельна конструкція.

3. Низький рівень шуму, висока ефективність і надійна робота.

4. Відмінна динамічна відповідь із простим керуванням.

5. Доступні кути відхилення від ±25 градусів до ±55 градусів з низькою пульсацією крутного моменту.

Огляд

Моментний двигун з обмеженим кутом обертання, також відомий як поворотний двигун, обертається в межах певного діапазону кутів і може безпосередньо досягати кутового зміщення без будь-якого механічного механізму обертання. Завдяки своїй простій структурі, низькому рівню шуму, високій ефективності, малому об’єму, низькій ціні, надійній роботі, простоті керування та хорошій динамічній реакції, він знаходить все більш широке застосування.

застосування

Ідеально підходить для застосувань, що вимагають обмеженого обертального руху з точним позиціонуванням. Широко використовується в оптичних системах, приводах клапанів, скануючих пристроях, роботизованих з’єднаннях, аерокосмічних поверхнях управління та промисловому автоматизованому обладнанні, де простір обмежений і потрібна швидка реакція.

Технічні дані

Модель	Напруга зупинки (В)	Струм зупинки (A)	Крутний момент зупинки (мН·м)	Пульсація крутного моменту	Кут відхилення (градус)	Статичний момент тертя (мН·м)	Вага (г)
J25LXJ01	24	Менше або дорівнює 2,4	Більше або дорівнює 90	8%	±55	1.5	65
J32LXJ01	24	Менше або дорівнює 2,1	Більше або дорівнює 110	8%	±40	1.5	100
J36LXJ01	24	Менше або дорівнює 2,8	Більше або дорівнює 120	7%	±30	1.5	110
J36LXJ02	27	Менше або дорівнює 3,1	Більше або дорівнює 140	7%	±30	1.5	110
J45LXJ01	15	Менше або дорівнює 1,7	Більше або дорівнює 80	7%	±35	1.8	130
J45LXJ02	27	Менше або дорівнює 3,0	Більше або дорівнює 130	7%	±35	1.8	130
J55LXJ01	21	Менше або дорівнює 1,5	Більше або дорівнює 100	7%	±25	2.0	200
J55LXJ02	27	Менше або дорівнює 3,1	Більше або дорівнює 180	7%	±35	2.0	200
J70LXJ01	24	Менше або дорівнює 3,1	Більше або дорівнює 250	6%	±40	3.5	320
J70LXJ02	28	Менше або дорівнює 3,6	Більше або дорівнює 320	6%	±40	3.5	320

product-1751-1595 product-1891-1773

SHINHOM прагне встановити високу планку досконалості для галузей, які інтегрують або використовують магнітні технології в нашихМоментний двигун постійного струму з обмеженим кутомпродуктів.
