Обсягнеекрановані котушки індуктивностіяк правило, невеликий, поверхня легко наклеюється, підходить для повністю автоматизованого виробництва, відповідно до різних вимог клієнтів для виробництва різних розмірів для клієнтів на вибір. Неекрановані індуктори мають кращу стійкість до зварювання та термостійкість, придатні для загального зварювання та зварювання оплавленням, а їх вартість буде нижчою, ніж у екранованих індукторів.
неекрановані потужні котушки індуктивності з відкритою магнітною конструкцією забезпечують високі значення струму насичення. Вони використовуються для дроселів загального призначення та джерел живлення
ОСОБЛИВОСТІ:
Дизайн відкритого магнітного шляху
Економічне рішення
Конструкція феритового сердечника
Високі значення струму насичення та низький DCR
Сліди промислового стандарту
Сертифікат AEC-Q200
| Сімейства продуктів | 1. AIRD | 2. B60/80 | 3. LCH | 4. LCHA | 5. ЛЧБ | 6. LGA |
| 7. ЛГБ-С | 8. LQH | 9. RC | 10. ЄСВ | 11. SDR-T | 12. SPI |
Радіальні сильні дроселі з наскрізним отвором
ОСОБЛИВОСТІ:
· Низькопрофільний потужний індуктор. Низький DCR
· Робоча температура: від -20 до 85 градусів Цельсія (містить нагрівальну спіраль)
· Огляд зовнішнього вигляду: відсутність зовнішніх дефектів при візуальному огляді
· Термостійкість повторного паяння: 240 Опір ізоляції:
понад 100 М Ом при 100 В постійного струму між проводом і сердечником
· Діелектрична міцність: відсутність діелектричного пробою при 100 В постійного струму для
одна хвилина між дротом і сердечником
· Температурна характеристика: коефіцієнт індуктивності (0 до 2, 000) x 10-6/(-25 до +80)
відхилення індуктивності в межах ±5.0%, через 96 годин
·Характеристика вологості: при відносній вологості від 90 до 95% при 40 ±2 і
одну годину сушіння за нормальних умов
· Відхилення індуктивності в межах ±5.0% після вібрації протягом однієї години
· Стійкість до вібрації: у кожній із трьох орієнтацій при розгортанні вібрації (10-55-10 Гц)
з амплітудою 1,5 мм рр
ЗАСТОСУВАННЯ:
· Вихідна потужність перемикання та схеми згладжування.
· Використовується як дросельна котушка для високочастотних SMP.
· Протидія хвильовим хвилям.
· DC/DC перетворювачі.
·IP та OP пристрої
Серія в цій родині
| Серія продуктів | L(µH) | Макс DCR (Ω) | IDC Max (A) | |
| АІРД 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| АІРД 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRD 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| ІРД 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |
| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |
Індуктори SMD
ОСОБЛИВОСТІ:
· Вогнезахисний герметик (UL 94 V-0)
· Повністю інкапсульована обмотка забезпечує чудові екологічні умови
захист і вологостійкість
· Блок сильного струму в упаковці для поверхневого монтажу з надрукованою моделлю,
значення індуктивності та код дати
·Сумісний з інфрачервоним або звичайним методами пайки оплавленням
· Вибрати та розмістити сумісно
· Робоча температура: від -25 градусів до +105 градусів (включаючи підвищення температури на 40 градусів)
·Температура зберігання: від -40 градусів до +85 градусів
ЗАСТОСУВАННЯ:
· Чудові фільтри шуму лінії електропередач
·Фільтри для комутації регульованих джерел живлення, DC/DC перетворювачі
·Контролі SCR і симистора
· Придушення RFI
Серія в цій родині
| Серія продуктів | L(µH) | Макс DCR (Ω) | Isat Макс(A) | |
| B6011 | 1.0-1500 | 0.013-7.3 | 0.15-4.1 | ✉ |
| B6012 | 1.0-6800 | 0.012-36.9 | 0.19-16.2 | ✉ |
| B8020 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | ✉ |
Радіальні силові дроселі з наскрізним отвором
ОСОБЛИВОСТІ:
· Аксіальний і радіальний силовий індуктор
· UL-поліолефінова термозбіжна трубка
· Виведений індуктор з феритовим сердечником
· Сильний струм, висока надійність
· Мережні фільтри змінного струму з низьким опором
· Радіальні дроселі індуктивності
· Екранований радіальний дросель
· Широкосмугові дроселі
· Осьові свинцеві фіксовані котушки індуктивності
· Доступні в малих, середніх і великих кількостях
· Температура навколишнього середовища від -40 градусів до +85 градусів із (підвищення на 40 градусів) струмом Irms.
· Максимальна температура частини +125 градусів (навколишнє + підвищення температури).
· Температура зберігання Компонент: від -40 градусів до +125 градусів.
· Упаковка на лотках або стрічках: від -40 градусів до +80 градусів
ЗАСТОСУВАННЯ:
· Фільтрація сигналу, електромагнітних перешкод і фільтр живлення
· DC/DC перетворювачі/імпульсні джерела живлення малої та середньої напруги
· Блок живлення для LED
Серія в цій родині
| Серія продуктів | Маркування | Індуктивність L (мкГн) | DCR (Ω) | IDC(A) | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4W | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |
Силові дроселі з осьовою Ul-трубкою з наскрізним отвором
ОСОБЛИВОСТІ:
Дротова конструкція
Поліолефінові термоусадочні трубки
Відмінні екологічні характеристики
Висока надійність
Висока індуктивність і низький RDC
Аксіальний і радіальний силовий індуктор
Поліолефінова термоусадочна трубка UL
Виведений індуктор з феритовим сердечником
Сильнострумовий
Висока надійність
Низький опір
Дроселі радіальні
Котушки індуктивності з осьовими свинцями
Робоча температура: від -55 градусів до +125 градусів
ЗАСТОСУВАННЯ:
Плавний вихід в джерелі живлення;
Керування чопером;
Плавний вихід (LPF) у великому цифровому підсилювачі
Схема згладжування виходу джерела живлення в режимі перемикання;
Фільтри електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI);
Інші коливальні контури
Джерела живлення
Контролери SCR і TRIAC
Придушення RFI
Фільтри
Комутаційні регулятори
Серія в цій родині
| Серія продуктів | L(µH) | Макс DCR (Ω) | Isat Макс(A) | IDC Max (A) | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |
Силові дроселі з радіальною трубкою UL із наскрізним отвором
ОСОБЛИВОСТІ:
Дротова конструкція
Відмінні екологічні характеристики
Висока надійність
Висока індуктивність і низький RDC
Робоча температура: від -55 градусів до +125 градусів
Термоусадкова трубка: вогнезахисна UL типу VW-1
ЗАСТОСУВАННЯ:
Блоки живлення, зарядний пристрій, інвертор, конвертер
EV автомобіль, Автомобільний
Домашня програма
Медичний
Управління доступом
IT обладнання
Охорона відеоспостереження
Світлодіодне освітлення
Серія в цій родині
| Серія продуктів | L(µH) | DCR (Ω) | IDC (мА) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |

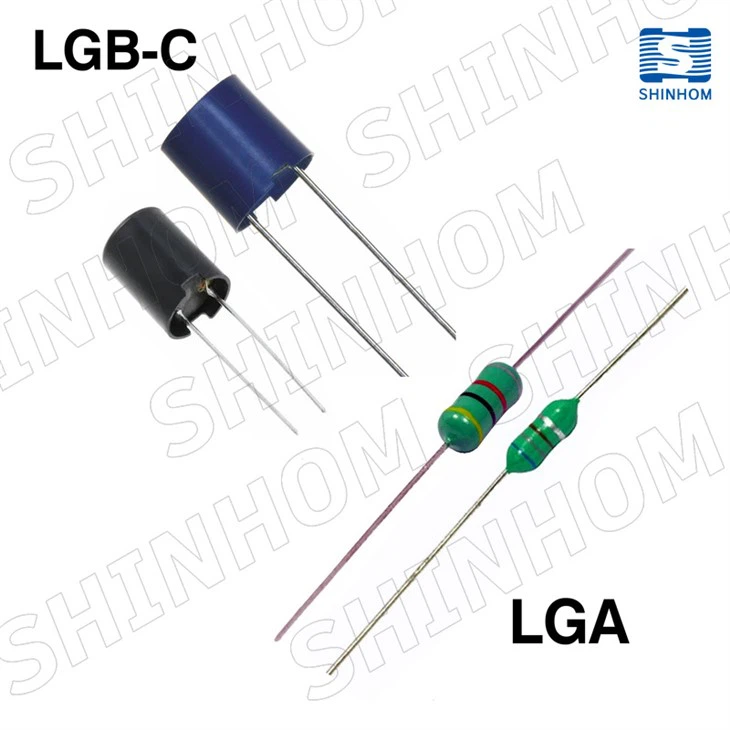

Аксіальні конформні індуктори з наскрізним отвором
ОСОБЛИВОСТІ:
Компактний дизайн, маленький і легкий
Сприяє високій добротності та власним резонансним частотам
Покриття: епоксидна смола забезпечує стійкість до вологи протягом тривалого терміну служби
Стрічковий тип зручний для автоматики
Робоча температура: від -25 градусів до +105 градусів
Температура зберігання: від -40 градусів до +85 градусів
ЗАСТОСУВАННЯ:
Побутова електроніка, така як відеомагнітофони, телевізори, аудіообладнання
Мобільний зв'язок
Портативне обладнання зв'язку
Ноутбуки
DC/DC перетворювачі тощо.
LCD телевізор
Серія в цій родині
| Серія продуктів | L(µH) | Толерантність (%) | Q Мін | L тестова частота (МГц) | SRF (МГц) | DCR (Ω) | IDC (мА) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |
Інкапсульований радіальний індуктор із наскрізним отвором
ОСОБЛИВОСТІ:
Пластиковий корпус
Водонепроникна структура феритового сердечника
Чудова механічна міцність
Відмінна здатність до пайки
Висока надійність
Робоча температура: від -40 градусів до +105 градусів
Температура зберігання: від -40 градусів до +105 градусів
ЗАСТОСУВАННЯ:
Відеомагнітофони, PDP, LCD, телевізор
Автомобільні системи
Комп'ютерне периферійне обладнання
GPS, перетворювач DC/DC, модем XDSL
Електронні ігри
Обладнання зв'язку
Загальні електронні програми
Серія в цій родині
| Серія продуктів | L(µH) | Тестова частота (кГц) | Макс DCR (Ω) | IDC Max (A) | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |
Сильнострумні дротяні індуктори для поверхневого монтажу
ОСОБЛИВОСТІ:
· Феритовий сердечник
· Високочастотний дизайн
· Нижчий DCR дозволяє високий Idc
· Чудові значення Q SRF
· Версії без свинцю
· Відповідає RoHS
· Відмінна термічна стабільність
· Робоча температура: від -25 градусів до +85 градусів
· Температура зберігання: від -55 градусів до +125 градусів
ЗАСТОСУВАННЯ:
· Модеми PDP. Перетворювач LCD телевізорів
· Мобільні радіостанції DC/DC перетворювач
· Бездротові телефони Автомагнітоли
· Системи глобального позиціонування
· Обладнання бездротового зв'язку
· Мережева система, фільтр xDSL
· Комп'ютерні продукти та периферійні пристрої
Серія в цій родині
| Серія продуктів | L(µH) | SRF (МГц) | Макс DCR (Ω) | IDC Max (мА) | |
| LQH1008 | 1.0-100 | 8.0-100 | 0.078-7.75 | 110-300 | ✉ |
| LQH1206 | 1.0-100 | 7.0-100 | 0.49-12 | 45-175 | ✉ |
| LQH1210 | 0.1-390 | 5.0-200 | 0.25-22 | 50-700 | ✉ |
| LQH1812 | 1.0-2200 | 1.3-120 | 0.20-50 | 30-550 | ✉ |
| LQH2220 | 0.12-10000 | 0.4-450 | 0.01-140 | 50-6000 | ✉ |
Радіальні стрижневі дроселі з наскрізним отвором сильного струму
ОСОБЛИВОСТІ:
Матеріал високої насиченості
Поліолефінові термоусадочні трубки
Низький опір постійному струму
Висока надійність Низька вартість
Робоча температура: від -40 градусів до +105 градусів
Температура зберігання: від -40 градусів до +105 градусів
ЗАСТОСУВАННЯ:
Комутаційні регулятори
Фільтри придушення RFI
Контролери SCR і TRIAC
Автомобільні системи
Серія в цій родині
| Серія продуктів | L(µH) | SRF (МГц) | Макс DCR (Ω) | IDC Max (A) | |
| РК0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| РК0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| РК0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| РК0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| РК0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
ОСОБЛИВОСТІ:
· Недорога конструкція індуктора загального призначення
· Високий струм насичення
· Проста конструкція з використанням феритових сердечників
ЗАСТОСУВАННЯ:
· Імпульсні регулятори
· Автомобільні системи
· Підсилювачі потужності
· Джерела живлення
·Придушення EMI/RFI
· Лінійні фільтри постійного струму
ОСОБЛИВОСТІ:
· Низький опір постійному струму
· Великий струм
· Відмінна механічна міцність
· Висока надійність і чудова здатність до пайки
· Низький і квадратний профіль
· Висока термостійкість
ЗАСТОСУВАННЯ:
· Відеомагнітофони, ноутбуки, DC/DC перетворювачі
· Цифрові відеокамери
· Система зв'язку
· Постачальник електроенергії для автомобільних систем
· Телевізори LCD PDP
· Жорсткі диски, Topset, XDSL
· Мережеві системи
· Комп'ютерне периферійне обладнання
| Серія продуктів | L(µH) | Тестова частота (кГц) | Макс DCR (Ω) | IDC Max (A) | |
| SDR0703T | 1.0-1000 | 100 | 0.02-6.2 | 0.15-3.6 | ✉ |
| SDR0704T | 10-1000 | 100 | 0.12-6.22 | 0.17-1.5 | ✉ |
| SDR1030T | 2.7-1000 | 0.796-7.96 | 0.028-4.7 | 0.2-3.0 | ✉ |
| SDR1045T | 2.7-1000 | 0.252-7.96 | 0.026-4.7 | 0.38-4.8 | ✉ |
| SDR1305T | 2.5-1000 | 0.252-7.96 | 0.0098-2.35 | 0.46-7.2 | ✉ |
| SDR1308T | 10-1200 | 0.252-2.52 | 0.036-1.92 | 0.38-4.05 | ✉ |
| SDR7030T | 1.0-1000 | 0.796-7.96 | 0.022-6.2 | 0.15-3.0 | ✉ |
| SDR7045T | 1.0-1000 | 0.252-7.96 | 0.022-4.0 | 0.22-3.8 | ✉ |
Силові індуктори для поверхневого монтажу
ОСОБЛИВОСТІ:
· Основа з кераміки/фериту/пластику необов’язкова
· Високочастотний дизайн
· Відмінні значення Q
· Відмінний SRF
· Відмінна термічна стабільність
·Низький профіль
· Дрібний слід
ЗАСТОСУВАННЯ:
· Модеми
· Мобільні радіостанції
· Бездротові телефони
· Глобальні системи позиціонування
· Обладнання бездротового зв'язку
·Мережева система, фільтр xDSL
· Комп'ютерні продукти та периферійні пристрої
| Серія продуктів | L(µH) | Макс DCR (Ω) | IDC Max (A) | |
| SPI0402T | 1.0-1000 | 0.05-12 | 0.1-2.9 | ✉ |
| SPI0605HC | 0.47-100 | 0.0097-1.109 | 0.47-6.0 | ✉ |
| SPI0802T | 10-1000 | 0.09-7.0 | 0.1-2.4 | ✉ |
| SPI0804T | 1.0-1000 | 0.009-3.0 | 0.3-9.0 | ✉ |
| SPI0810T | 10-1000 | 0.033-2.0 | 0.80-8.0 | ✉ |
| SPI1006HC | 0.47-100 | 0.0049-0.2707 | 0.95-11.4 | ✉ |
| SPI1306HC | 0.47-100 | 1.4-16.0 | 1.4-16.0 | ✉ |
| SPI1306T | 1.0-1000 | 0.011-1.8 | 1.0-20.0 | ✉ |
| SPI1608HC | 0.47-100 | 0.0019-0.17 | 3.6-51.7 | ✉ |
Shinhom прагне встановити високу планку досконалості для галузей, які інтегрують або використовують магнітні технології в нашихнеекрановані котушки індуктивності продуктів.
Популярні Мітки: неекранований індуктор, Китай неекрануючий індуктор виробники, постачальники, фабрика
