Індуктор SMD

Індуктори SMD, також відомі як індуктори потужності поверхневого кріплення, - це електронні компоненти, що використовуються для зберігання та вивільнення енергії в електричних ланцюгах. Вони розроблені для обробки високих струмів і мають низьку опір, щоб мінімізувати втрати електроенергії.

Ці індуктори складаються з котушки дротяного рани навколо магнітного ядра, яка зазвичай виготовляється з феритового матеріалу. Котушка генерує магнітне поле, коли струм протікає через нього, і ця збережена енергія може бути вивільнена, коли струм змінюється або переривається.

Індуктори потужності SMD зазвичай використовуються в різних програмах, включаючи джерела живлення, перетворювачі постійного струму, регулятори напруги та схеми фільтрації. Вони допомагають згладити коливання струму та напруги, зменшити електромагнітні перешкоди (EMI) та підвищити загальну ефективність схеми.

"SMD" в індукторі потужності SMD означає пристрій поверхневого кріплення, що вказує на те, що вони розроблені для складання технології поверхні (SMT) на друкованих платах (PCB). Це дозволяє здійснювати автоматизовані та масові виробничі процеси, що робить їх придатними для виробництва великого обсягу.

Вибираючи індуктор потужності SMD, важливі специфікації, які слід враховувати, включають значення індуктивності, рейтинг струму, стійкість до постійного струму та оцінку температури. Ці параметри визначають продуктивність та придатність індуктора для конкретних додатків.

Загалом, індуктори потужності SMD відіграють вирішальну роль в електронних схемах, забезпечуючи функції зберігання енергії, фільтрації та шуму, сприяючи ефективній та надійній роботі різних електронних пристроїв.

Сімейство продуктів

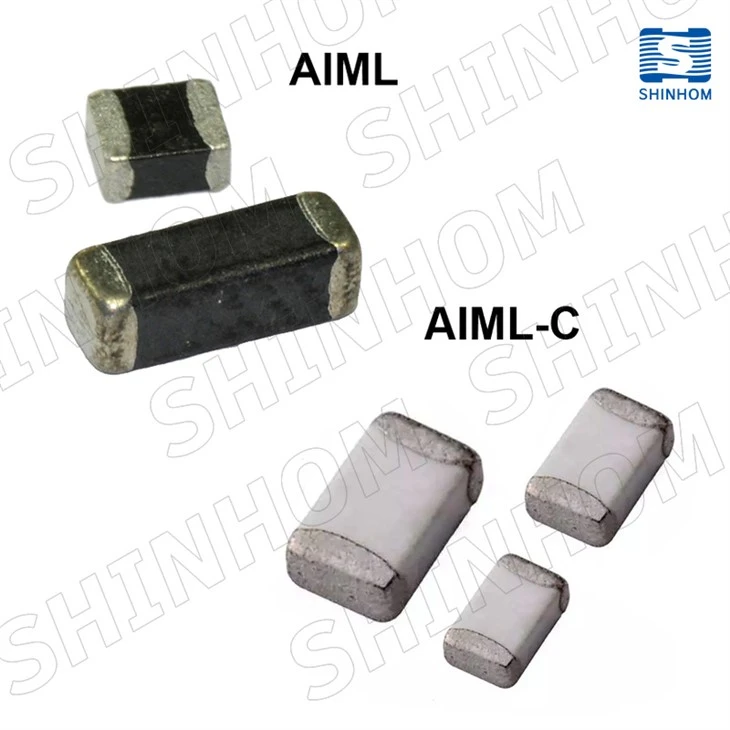

1. Сім'я AIML-C

Багатошарові індуктори керамічної мікросхеми

Підходить для високочастотних додатків, серія AIML-C має

щільна толерантність у фізичних розмірах, щільна толерантність,

Відмінний Q та гарантований діапазон SRF. Серія AIML-C

має керамічну інтегровану структуру, що призводить до високого продукту

Якість та непогашена надійність. Усі частини без свинцю та відповідають

зі стандартами ROHS. Серія AIML-C має робочу температуру

-40 ºC до +85 ºC. Також підтримує застосованість поверхневої кріплення

Залиште умови паяльника, не жертвуючи будь -якими частотними характеристиками.

Особливості:

Стандартні розміри ОВНС

Робоча температура -40 ºC до +85 ºC

Fre-без свинцю ROHS сумісна

Тісна толерантність у фізичних розмірах

Застосування поверхневого кріплення

Тісна толерантність до індуктивності, відмінний Q та гарантований діапазон SRF

Висока якість продукції та видатні

Надійність

Заявки:

Мобільні комунікації

Влан

Лічильна міра EMI у високочастотних схемах

Комп'ютерне спілкування

Серія в цій родині

2. Сім'я AIML

Індуктор багатошарового мікросхеми поверхневого кріплення,

Керамічні та феритові матеріали необов’язкові

Особливості:

Вдосконалена технологія тонкої плівки

Невеликий розмір, жоден свинець не підходить для поверхні високої щільності

Низьке значення опору високого

Відмінна паяльність та тепловий удар

Підходить для хвильових паяль та відновлення пайки

Скло з покриттям емалі та висока точність, невеликий дрейф резистентності

Екологічно чисті продукти

Аппратурації:

Медичне обладнання

Тестування/вимірювальне обладнання

Обладнання для принтера

Автоматичний контролер обладнання

Перетворювачі

Пристрій зв'язку, стільниковий телефон, GPS, КПК

Персональні комп’ютери

Портативне обладнання

CD-ROM, жорсткий диск, модем, принтери

DC - перетворювачі постійного струму

DSC, DVC, PDA, DVD та HDD

Технічна інформація:

Припою: 90% клемного електрода має бути покрито попереднім нагріванням:@ 260 градусів ± 5 градусів протягом 160 секунд припою: H63AA евтектичний потік припою: Розн, занурення на 5 секунд ± 1 секунда

Термічний удар: LNDuctance повинен бути в межах ± 5% від імітіального значення, а Q повинен бути в межах ± 30% від початкового значення, коли температури - -40 градус і +85 градус протягом 30 хв. Для кожної 100 циклів

Робоча температура: -25 ступінь до +85 ступінь

Температура зберігання: -40 ступінь до +85 ступінь

Серія в цій родині

3. Сім'я AISC

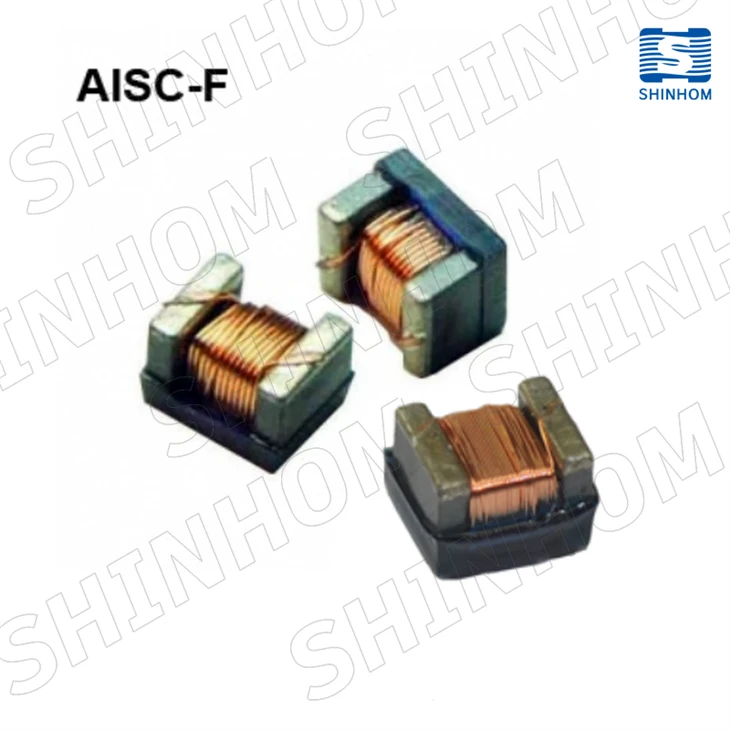

4. Сім'я AISC-F

SMD дротяний індуктор мікросхеми для модулів RF (радіочастот),

Керамічні та феритові матеріали необов’язкові

Особливості:
1. Rohs сумісний
2. Відмінний SRF.
3. Ці ультра -компактні індуктори забезпечували виняткові значення Q навіть на високих частотах.
4. Відмінна термічна стійкість
5. Діапазон робочої температури від -40 ступінь до 125 градусів. (Включаючи самостійне підвищення температури)

Заявки:

РФ модулі/продукти для

Стільниковий телефон,

GPS -приймач,

Базова станція,

Ретатор,

Бездротова локальна мережа/ миша/ клавіатура/ навушники,

Пульт дистанційного керування,

Система безпеки,

Телекомунікація та бездротова комунікація

Та інші електронні пристрої.

Примітки:

Допуск: g=± 2%, j=± 5%, k=± 10%

Упаковка: чітка стрічка та котушка {standard}

L/Q: Agilent/HP4291A+ Agilent/HP16197A

SRF: Agilent/HP8753D/Agilent/HP4291A

RDC: CH502BC/HP4338B

IRMS для 15 -градусного підйому вище 25 градусів.

Діапазон робочої температури від -40 ступінь до 125 градусів. (Включаючи самостійне підвищення температури)

Серія в цій родині

Сім'я AISC

Сім'я AISC-F

5. Сім'я Aism & Aism-C

Індуктор стружки на поверхневому кріпленні

Високий струм поверхневого кріплення ранові індуктори

Особливості:

Низький профіль

Висока надійність

Формована конструкція

Відмінна паяльність

Теплостійка формована смола

Відмінна механічна міцність

Без свинцю - це скарга на Rohs

Розміри 1008 /1210 / 1812/2220

Аппратурації:

Відеомагнітофон

Відеокамери

Система зв'язку

Автомобільні системи

РК/ПДП телевізори

Жорсткі дискові накопичувачі

Мережеві системи

Комп'ютерне периферійне обладнання

Технічна інформація:

Тестування: (еквівалентна прийнятна) LNDuctance: HP4285A, RDC: Quadtech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A

IDC Max: Визначається, коли накладений струм постійного струму зменшується на 10% проти його початкового значення

Методи припою: хвиля, фаза пари, інфрачервона

Стійкість до паяльного тепла: 260 градусів на 10 секунд

Стійкість розчинника: відповідає MIL-STD -202 E

Позначення: LNDuctance & Tolrotive

Робоча температура: -40 ступінь до +105 ступінь

Температура зберігання: -40 ступінь до +105 ступінь

Серія в цій родині

Сім'я Аїзму

Сім'я Aism-C

Індуктори SMD

Особливості:

· Полум'яна стійка інкапсулант (UL 94 V -0)

· Повністю інкапсульована обмотка забезпечує чудове навколишнє середовище

Захист та волога

· Високий струм у пакеті поверхневого кріплення, надрукованого з моделлю,

Значення індуктивності та код дати

· Сумісний з інфрачервоними або звичайними методами пайки

· Виберіть і розміщуйте сумісне

· Робоча температура: -25 ступінь до +105 ступінь (включаючи темп. Підвищення 40 градусів)

· Температура зберігання: -40 ступінь до +85 ступінь

Аппратурації:

· Відмінні фільтри шуму електропередач

· Фільтри для перемикання регульованих джерел живлення, постійних перетворювачів постійного струму/постійного струму

· Контроль SCR та TRIAC

· Придушення РФІ

Серія в цій родині

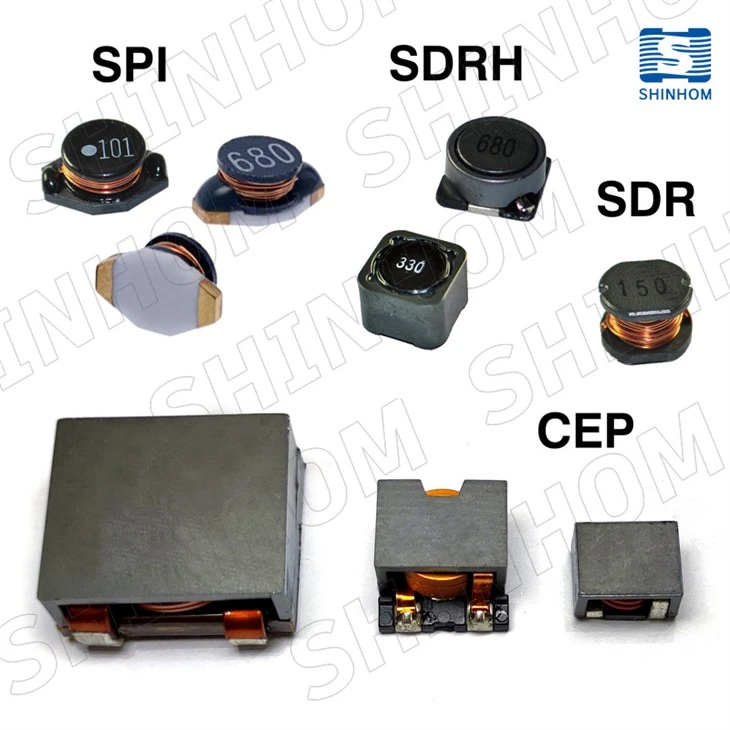

7. Сім'я СЕП

Індуктори потужності високого струму

Особливості:

· Компактний розмір за допомогою плоского дроту та типу SMD

· Низький радіаційний шум шляхом магнітно екранованої конструкції

· Високий струм

· Низький опір

· Робоча температура та температура зберігання: -40 градус - +105 градус.

Аппратурації:

· Висока ефективність перетворювачів постійного струму/постійного струму

· Одиничні та поліфазні конвертери

· Відфільтруйте аудіопрограми

· Оптимізовано для додатків високого струму

Серія в цій родині

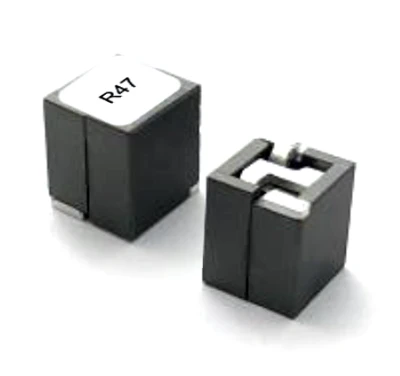

8. Сім'я HCB

Індуктори потужності високого струму, індуктори потужності SMD

Особливості:

· Висока потужність струму
· Низькі втрати ядра
· Діапазон індуктивності від 22 н.
· Поточний діапазон від 14a до 35A
· Феритовий ядровий матеріал

· Робоча температура: -40 ступінь до +125 градус (Ambient Plus підйом самостійної температури)
· Температура зберігання: -40 ступінь до +125 ступінь

Аппратурації:

· Портативна електроніка
· Сервери та робочі станції
· Системи мережі та зберігання даних
· Ноутбук та настільні комп’ютери
· Графічні картки та систем живлення акумулятора
· Багатофазні регулятори
· Модуль регулятора напруги (VRM)

Серія в цій родині

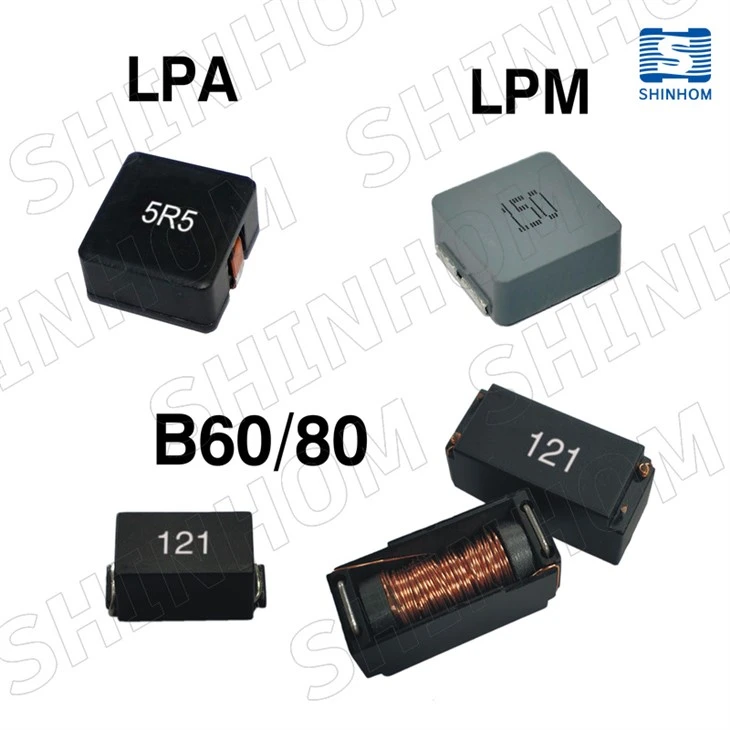

9. Сім'я LPA

SMD Ferrite Core високого струму індуктори потужності

Особливості:

· Висока потужність струму
· Низькі втрати ядра

· Феритовий ядровий матеріал
· Робоча температура: -40 ступінь до +125 градус (Ambient Plus підйом самостійної температури)
· Температура зберігання: -40 ступінь до +125 ступінь

Аппратурації:

· Портативна електроніка
· Сервери та робочі станції
· Системи мережі та зберігання даних
· Ноутбук та настільні комп’ютери
· Графічні картки та систем живлення акумулятора
· Багатофазні регулятори
· Модуль регулятора напруги (VRM)

Серія в цій родині

10. Сім'я ЛПМ

SMD захищений індуктор потужності, SMD високі котушки надійності дроселів

Особливості:

Магнітно -щитний індуктор індуктора SMD Inductor Inductor Power Inductor

Для високого струму до 50A та дуже низького відновлення DCR та паяль

доступні хороші філе припою, і персонаж запобігає пошкодженню під час повторивного пайки

Заявки:

Комп'ютер ноутбука

Акумуляторне обладнання

Перетворювач постійного струму/постійного струму

Цифрова камера та Scannercd-ROM/DVD та КПК

· Діапазон робочої температури -55 ступінь до +125 ступінь

Серія в цій родині

11. Сім'я ЛПС

SMD магнетично екранований індуктором ліплення магнітного порошку для лінії електропередач

Особливості:

· Магнетично екрановане магнітним порошком ліпленням

· Загальне використання для портативної лінії перетворювача постійного струму до постійного струму.

· Висока конструкція магнітного щита повинна актуалізувати високу роздільну здатність для захисту ЕМС.

· Доступно для автоматичного кріплення в стрічці та реальному пакеті.

· Продукти не містять свинцю та підтримують пайку без свинцю.

Заявки:

· Клітинні телефони, DVC, DSC, КПК, РК -дисплеї, HDD тощо

· Темп.

Серія в цій родині

12. Сім'я LQH

Індуктори з високим струмом з обмеженням поверхні

Особливості:

· Ферритне ядро

· Високочастотна конструкція

· Нижня DCR дозволяє високий IDC

· Відмінні значення Q SRF

· Ведучі версії

· Rohs, що відповідає

· Відмінна термічна стійкість

· Робоча температура: -25 ступінь до +85 ступінь

· Температура зберігання: -55 ступінь до +125 ступінь

Заявки:

· Модем PDP. Конвертор РК -телевізора

· Мобільні радіостанції постійного струму/постійного струму

· Бездротові телефонні радіостанції

· Глобальні системи позиціонування

· Обладнання для бездротового зв'язку

· Система мережі, фільтр XDSL

· Комп'ютерні продукти та периферійні пристрої

Серія в цій родині

13. Сім'я LQH-S

Індуктори з високим струмом екранованого дротяного кріплення

Особливості:
· Ферритова екранована структура
· Високочастотна конструкція
· Нижня DCR дозволяє високий IDC
· Доступно в серії E12
· Відмінні значення Q SRF
· Ведучі версії
· Rohs, що відповідає
· Відмінна термічна стійкість
· Робоча температура: -25 ступінь до +85 ступінь
· Температура зберігання: -55 ступінь до +125 ступінь

Заявки:
· Модем PDP. Конвертор РК -телевізора
· Мобільні радіостанції постійного струму/постійного струму
· Бездротові телефонні радіостанції
· Глобальні системи позиціонування
· Обладнання для бездротового зв'язку
· Система мережі, фільтр XDSL
· Комп'ютерні продукти та периферійні пристрої

Серія в цій родині

14. Сім'я СБ

Захищені індуктори потужності SMD

Особливості:

· Індуктор магнітного екранованого поверхневого кріплення з високим рівнем струму.

· Низька опір, щоб утримати втрати електроенергії мінімум.

Заявки:

· Відмінно підходить для перетворення лінії електропередач постійного струму

Програми, що використовуються на жорсткому диску, ноутбукові комп’ютери

та інше електронне обладнання.

Серія в цій родині

15. Сім'я SDR

16. Сім'я SDRH

Індуктори потужності SMD, котушка Shield Power Chok

Механічна міцність та теплова сила індуктора SDRH

стабільність досить хороша, щоб нести зміни температури від

Світлова пайка та зовнішня сила. Це міні -розмір,

Низький опір високої енергії робить себе ідеальним індуктором

При використанні в КПК комутаторів постійного струму/постійного струму.

Будьте придатні для роботи у великому поточному стані.

· Робоча температура: -40 ступінь до +105 ступінь
· Температура зберігання: -40 ступінь до +105 ступінь

Аппратурації:

Відео цифрові камери

Система зв'язку

Постачальник автомобільних систем

РК -телевізори PDP

Диски жорсткого диска, TopSet, XDSL

Мережеві системи

Комп'ютерне периферійне обладнання

Серія в цій родині

17. Сім'я SDRS

Екранистого індукторів потужності

Особливості:

· Маленька пінта

· Площа для вибору та місця

· Екранна структура

· Робоча температура: -40 ступінь до +85 ступінь

· Температура зберігання: -40 ступінь до +105 ступінь

Заявка:

· Блок живлення для VTRS.

· Обладнання OA.

· РК -телевізори.

· Ноутбукові ПК.

· Портативне обладнання комунікації.

· Перетворювачі постійного струму/постійного струму тощо.

Серія в цій родині

20. Сім'я SPI-S

Екрановані індуктори потужності на поверхневому кріпленні

Особливості:

· Високий струм

· Магнітний щит

· Дуже маленький друк для ніг

· Площа для вибору та місця

Заявки:

· Ідеально підходить для долоні та ноутбука

· Перетворювачі постійного струму DC

· Флеш -пам'ять КПК

· Стовпні, ступні перетворювачі

· Робоча температура: -40 ступінь до +85 ступінь

· Температура зберігання: -40 ступінь до +105 ступінь

Серія в цій родині

21.Сім'я СМБ

Індуктор потужності SMT високого струму

SMB серії індукторів високої струму екранованої потужності мають опір постійного струму та дуже високу обробку струму. Магнітне екранування та тісні допуски DCR роблять їх ідеальними для регуляторів низької напруги VRM/VRD/EVRD та ланцюгів зондування струму.

Особливості:

· Феритовий ядровий матеріал

· Екранна конструкція

· Робоча температура: -40 ступінь до +125 ступінь

· Тісна толерантність до DCR для індукторів DCR на основі струму зондування струму

· Три версії для оптимальної ефективності та точності

· Феритове будівництво для плоского L vs i з високим струмом

· Магнітне екранування дозволяє упаковку високої щільності

· Ідеально для багатофазних регуляторів VRM/VRD/EVRD

Заявки:

· Сервери

· Багатофазні та VCORE регулятори

· Регулятори ноутбуків

· Системи живлення акумулятора

· Графічні картки

Серія в цій родині

Shinhom присвячений встановленню високої смуги досконалості для галузей, які інтегрують або використовують технології магнітики в нашихІндуктори SMDпродукти.

Популярні Мітки: Індуктор SMD, виробники індукторів SMD, постачальників, фабрика
